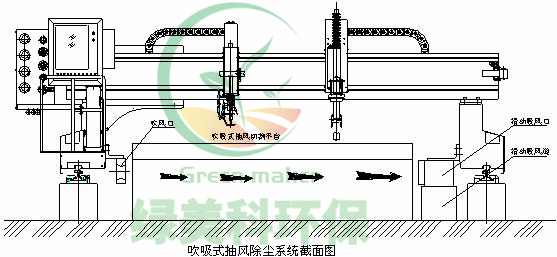

吹吸式切割平臺除塵系統工作原理：
在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車，并在切割平臺的另一側裝有吹風風機?；瑒?dòng)吸風小車、切割頭、吹風風機安裝在切割機沿橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，吹風風機將產生的切割煙塵通過該煙氣通道吹向吸風小車吸風口，進入方形吸風道，最后進入凈化器主機進行凈化處理。

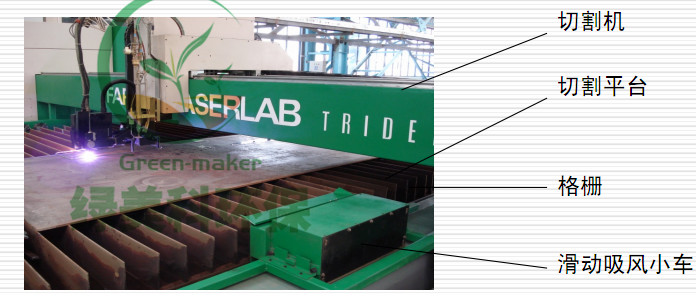

切割平臺結構圖

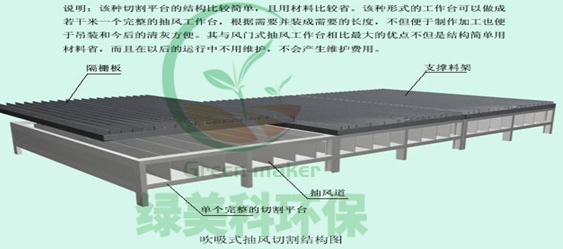

吹吸式切割平臺結構
方形吸風道、滑動吸風小車是吹吸式切割平臺的重要組成部分。工作時，密封皮帶在管道負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入凈化器凈化。
吹吸式切割平臺除塵系統特點
吹吸式切割平臺最近幾年得到廣泛應用，對3.5米以上切割平臺的除塵應用效果明顯。
特點：
?結構簡單，鋼材耗量較少，制作精度要求不高；
?組件較少，故障點少，維修簡單；
?清渣方便；
?同等切割平臺寬度，所需抽風量小，除塵投資較少。
?抽風效果受鋼板在切割平臺上的覆蓋率影響大，覆蓋率越高，效果越好。
